摘要：隨著煙氣脫硫和脫硝技術(shù)的發(fā)展，各國(guó)都開(kāi)展了煙氣同時(shí)脫硫脫硝技術(shù)的研究。文章闡述了目前國(guó)內(nèi)外活性炭材料在煙氣脫硫和脫硝技術(shù)中的應(yīng)用。

目前，我國(guó)SO₂和NOx年排放總量大大超出了環(huán)境自?xún)裟芰�，造成�?/3的國(guó)土遭受酸雨污染。隨著煙氣脫硫和脫硝技術(shù)的發(fā)展，各國(guó)都開(kāi)展了煙氣同時(shí)脫硫脫硝技術(shù)的研究�；钚蕴繜煔饷摿蚣夹g(shù)在消除SO₂污染的同時(shí)可回收硫資源，在較低溫度下將SO₂氧化成SO₃，并在同一設(shè)備中將SO₃轉(zhuǎn)化成硫酸，并可作為脫除NOx或回收CO₂工藝過(guò)程的有機(jī)組成部分，是一種防治污染與資源回收利用相結(jié)合的技術(shù)。

1 活性炭吸附脫硫原理

活性炭對(duì)SO₂的吸附包括物理吸附和化學(xué)吸附。當(dāng)煙氣中無(wú)水蒸汽和氧氣存在時(shí)，僅為物理吸附，吸附量較小。當(dāng)煙氣中含有足量水蒸汽和氧氣時(shí)，活性炭法煙氣脫硫是一個(gè)化學(xué)吸附和物理吸附同時(shí)存在的過(guò)程。這是由于活性炭表面具有催化作用，使吸附的SO₂被煙氣中的O₂氧化為SO₂，SO₂再和水蒸氣反應(yīng)生成H₂SO₄。

活性炭吸附SO₂的吸附過(guò)程用以下化學(xué)方程式描述：

SO₂+1/2O₂+H₂O→H₂SO₄

活性炭吸附SO₂后，在其表面上形成的硫酸存在于活性炭的微孔中，為使活性炭再生，需把存在于微孔中的硫酸取出。再生方法包括洗滌再生和加熱再生兩種，其中洗滌再生較為簡(jiǎn)單經(jīng)濟(jì)。

常見(jiàn)的活性炭脫硫工藝流程有固定床流程和移動(dòng)床流程。固定床吸附塔可以并聯(lián)或串聯(lián)運(yùn)行，并聯(lián)時(shí)的脫硫效率為80%，串聯(lián)時(shí)的脫硫效率為90%；移動(dòng)床的脫硫效率為86.7%。

2 活性炭脫氨原理

在活性炭吸附脫硫系統(tǒng)中加入氨，活性炭又充當(dāng)了SCR工藝中的催化劑，可同時(shí)脫除NOx：

4NO+4NH₃+O₂→4N₂+6H₂O

2NO₂+4NH₃+O₂→3N₂+6H₂O

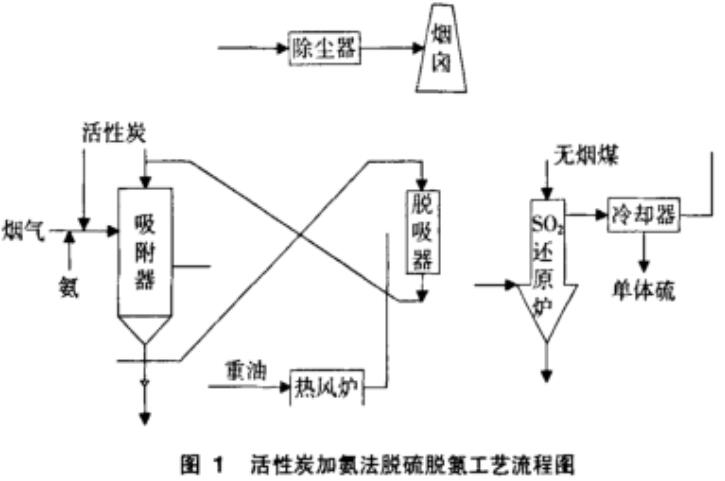

圖1為活性炭加氨脫硫脫氮工藝流程，此法的脫硫率可達(dá)90%，脫硝率為50%-80%。

3 活性炭脫硫影響因素

3.1 脫硫催化劑的類(lèi)型對(duì)脫硫效率的影響

普通活性炭吸附容量低，吸附速度慢，處理能力小。研究表明，用聚丙烯腈纖維瀝青纖維、粘膠纖維等纖維原料經(jīng)碳化活化制備的活性炭纖維（ACF），特別是經(jīng)特殊處理制得的脫硫活性炭纖維DSACC，含面料量高，比表面積大，微孔豐富，孔徑分布窄，有較多適于吸附SO₂的表面官能團(tuán)，因而，有可能克服普通活性炭處理能力低的特點(diǎn)。

3.2 空速對(duì)脫硫效率的影響

在相同條件下，活性炭脫硫效率隨空速的提高而降低，一般認(rèn)為空速對(duì)活性炭吸附能力的影響有：一方面，空速高時(shí)，SO₂與活性炭表面接觸不夠充分，沒(méi)有被充分吸附，并且化學(xué)反應(yīng)時(shí)間相對(duì)較短，直按影響其反應(yīng)速度；另一方面，活性炭對(duì)SO₂的物理吸附靠的是分子間的范德華力形成的勢(shì)能場(chǎng)，空速增加時(shí)，使該勢(shì)能場(chǎng)對(duì)SO₂的捕捉能力下降，從而降低了SO₂被吸附后進(jìn)一步進(jìn)行化學(xué)反應(yīng)的可能性，影響了脫硫效率。

3.3 床層溫度對(duì)脫硫效率的影響

活性炭的脫硫效率與床層溫度之間有很明顯的對(duì)比關(guān)系，隨著床層溫度的升高，脫硫效率先加大后減小，較佳反應(yīng)溫度是50℃~80℃�；钚蕴繉�(duì)SO₂的吸附，不同的床層溫度對(duì)物理吸附和化學(xué)吸附的影響不同。床層溫度低時(shí)，雖然活性炭對(duì)SO₂的物理吸附迅速增加，但是由于活性炭在對(duì)SO₂的吸附中，化學(xué)吸附是物理吸附的幾十倍，物理吸附的增加對(duì)活性炭的總吸附量來(lái)說(shuō)貢獻(xiàn)不大。由于低溫不利于化學(xué)吸附，導(dǎo)致SO₂的轉(zhuǎn)化率很低，從而使總的脫硫率很低。隨著溫度的升高，物理吸附將受到抵制，從而影響化學(xué)吸附的進(jìn)行，導(dǎo)致轉(zhuǎn)化率下降，進(jìn)而脫硫率降低。

3.4 煙氣中氧含量對(duì)脫硫效率的影響

煙氣中氧含量對(duì)反應(yīng)有直接影響，當(dāng)含量低于3%時(shí)，反應(yīng)效率下降，氧含量高于5%時(shí)，反應(yīng)效率明顯提高。一般煙氣中含氧量為5%~10%，能夠滿(mǎn)足脫硫反應(yīng)要求。

4 活性炭纖維

活性炭纖維是一種新型纖維吸附材料（非織造布或氈），是繼粒狀、粉狀活性炭后的第三代活性炭產(chǎn)品，比傳統(tǒng)的活性炭具有更好的吸附性和使用價(jià)值。與傳統(tǒng)活性炭相比，活性炭纖維在物理和化學(xué)性質(zhì)上都具有顯著優(yōu)越性。作為一種納米微孔吸附材料，活性炭纖維有著直徑20μm左右的細(xì)長(zhǎng)纖維結(jié)構(gòu)和較高的強(qiáng)度，而且可以加工成各種不同的形狀；比表面積可達(dá)2000m²/g，其外表面積是活性炭的百倍乃至千倍，從而很大地增加了吸附和催化能力；由于其孔隙都是納米尺度的表面微孔（<2nm），數(shù)量豐富，排列均勻，不僅在吸附過(guò)程中能減少氣體的擴(kuò)散阻力，而且在脫附過(guò)程中容易使活性炭纖維獲得再生。

活性炭纖維與粒狀活性炭有明顯的不同，其粒徑小，孔隙直接開(kāi)口于纖維表面，具有豐富且發(fā)達(dá)的微孔，微孔孔徑可調(diào)，比表面積大，吸附容量大，吸附速度快，再生容易快速，經(jīng)多次吸附脫附后仍保持原有的吸附性能。

與其他脫硫脫硝方法相比，活性炭纖維的脫硫脫硝具有工藝簡(jiǎn)單、無(wú)二次污染、資源可再生利用等優(yōu)點(diǎn)，應(yīng)用前景十分廣闊。但在反應(yīng)機(jī)理、活性炭纖維制備和改性，以及同時(shí)脫硫脫硝方面有許多基礎(chǔ)性研究工作有待深入。另外，在實(shí)用方面，工藝流程設(shè)計(jì)也是進(jìn)一步研究的內(nèi)容。

5 結(jié)束語(yǔ)

在眾多的煙氣脫硫脫硝技術(shù)中，活性炭吸附法是一種能脫除煙氣中多種污染物的方法，包括SO₂、NOx、煙塵粒子、汞、二唔英呋喃、重金屬、揮發(fā)性有機(jī)物及其他微量元素。發(fā)展此類(lèi)煙氣脫硫脫硝技術(shù)，控制我國(guó)燃煤SO₂和NO排放，對(duì)于國(guó)民經(jīng)濟(jì)的可持續(xù)性發(fā)展意義重大。目前，活性炭法脫除燃煤煙氣中NOx還沒(méi)有達(dá)到工業(yè)應(yīng)用水平，活性炭吸附NOx的性能、吸附反應(yīng)機(jī)理，脫氮條件等還有待進(jìn)一步研究�；钚蕴糠�煙氣脫硫已有了成功應(yīng)用的實(shí)例，然而仍有許多問(wèn)題有待研究，例如,溫度、水等對(duì)活性炭吸附性能的影響規(guī)律以及脫硫的條件等。開(kāi)發(fā)新型活性炭（增加強(qiáng)度和吸附容量）、降低活性炭再生的能耗改善脫附方式有效提高脫附效率是活性炭吸附法進(jìn)一步研究的方向。
